有偿，求个硬件开发帮忙优化原理图和pcb设计图

wintsa 2026-07-20 15:30 1

原理图&pcb设计图.zip (505.9 KB)

大佬们，楼主软开，对硬件不熟，希望有大佬能帮帮忙

最新回复 (17)

DYC 07-20 15:38

1楼

海鲜市场很多的，可以定制，修改，优化
wintsa 楼主 07-20 15:42

2楼

问了，收700多，对于一个免费开源项目来说有点贵了 ^-^
Syc1921 07-20 15:43

3楼

（帖子已被作者删除）
PrisM 07-20 15:44

4楼

佬说一下哪些地方需要优化的，这个光自己看肯定是不行的
goujy 07-20 15:45

5楼

佬，能有打开截图啥的，和问题描述吗？有点懒得下载打开哈哈哈
wintsa 楼主 07-20 15:45

6楼

我是从事的软件开发，对硬件不太熟。这个原理图和pcb图都是ai和嘉立创自动创建的，我希望找个人审核一下，优化也只是能达到能够正常运行。同时信号/差分/线场之类的影响也优化一下
wintsa 楼主 07-20 15:45

7楼

我是从事的软件开发，对硬件不太熟。这个原理图和pcb图都是ai和嘉立创自动创建的，我希望找个人审核一下，优化也只是能达到能够正常运行。同时信号/差分/线场之类的影响也优化一下。
wintsa 楼主 07-20 15:46

8楼

主要是想找个硬件工程师审核一下，目前的设计是ai和嘉立创自动布线做的
PrisM 07-20 15:47

9楼

我帮你看会原理图，PCB不是太熟
wintsa 楼主 07-20 15:47

10楼

谢谢大佬！！！！！！！！！！！ ^-^
Syc1921 07-20 15:53

11楼

（帖子已被作者删除）
小兔子 07-20 15:54

12楼

固件部分能跑通的话原理图问题不大，等摸鱼的时候我试着帮忙画一下吧
wintsa 楼主 07-20 15:55

13楼

固件部分是用成品开发板做的，那个开发板的esp32是旧款，内存不够，lvgl卡的要死
wintsa 楼主 07-20 15:55

14楼

谢谢大佬！！！！！！！！！！！ ^-^
PrisM 07-20 15:57

15楼

原理图有点乱不过看起来问题应该不是很大，等我得空再仔细看看。现在主要是得让佬帮你看PCB Layout ^-^
wintsa 楼主 07-20 16:00

16楼

谢谢谢谢谢谢谢谢谢谢谢谢佬！ ^-^

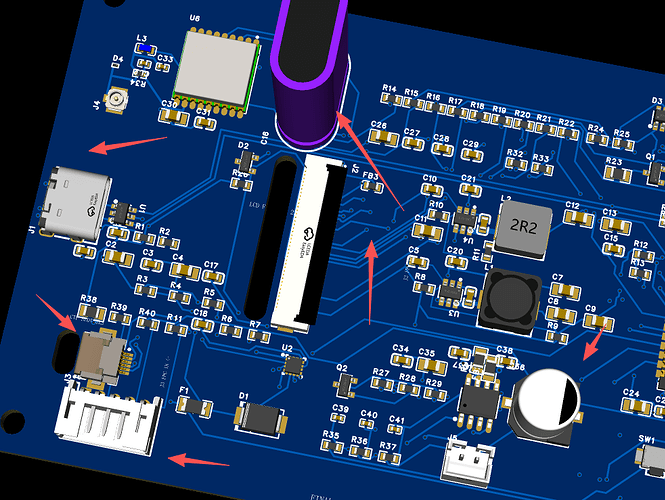

欲与鱼 07-20 16:19

17楼

我不知道该说什么，原理图也是
