STM32H743怎么进行串口烧录

Pierre Pan 2026-08-07 20:56 1

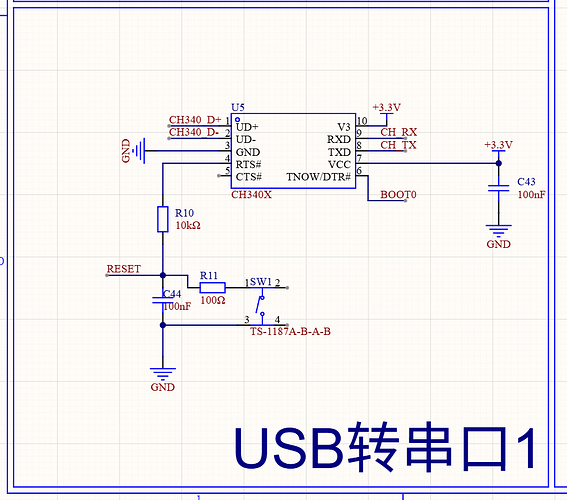

如图，按CH340X手册里的单片机USB一键下载示例电路连接了，单片机侧BOOT0也是4.7k下拉接地，按STM32单片机系统内存启动方式这份手册里H74x系列自举程序应用方式，通过STlink和cubeProgrammer往BOOT_ADD1写了0x1FF0，然后再cubeProgrammer里枚举了四种DTR和RTS的高低电平，就是连不上。。。

有没有佬友支个招，现在一直都是用STlink烧录的，由于客观原因，之后只能用串口烧录，我串口是可以正常用的，但串口就是连不上cubeProgrammer来烧录，真没招了 ^-^

最新回复 (10)
  • Pierre Pan 楼主 08-07 20:56
    1楼

  • qyy 08-07 20:59
    2楼

    叽里咕噜的啥东西，我为啥看不懂^-^^-^

  • bvaeb 08-07 21:01
    3楼

    佬有没有发给ai，看看ai怎么说

  • saiko 08-07 21:02
    4楼

    这个原因有很多，几句话说实话佬友们也没法帮你判断

    查一下手册，问问 ai，观察指示灯那些正常亮没亮

  • Pierre Pan 楼主 08-07 21:02
    5楼

    gpt说需要用示波器看看DTR和RTS波形是否真的被拉高拉低了，但是我现在搞不到示波器 ^-^

  • Pierre Pan 楼主 08-07 21:06
    6楼

    我第一次开发H7系列的，板子上只画了电源指示灯；gpt的意思是他觉得CH340X部分电路没问题，建议我去用示波器看波形，但是我现在搞不到示波器 ^-^

  • leioukupo 08-07 21:10
    7楼

    另外拿块板子做示波器不就行了 ^-^

  • peyoba 08-07 21:14
    8楼

    （帖子已被作者删除）

  • troubleman 08-07 21:17
    9楼

    没有用过H7, 佬可以看一下官方论坛其他人的方法





    1. BOOT0 high & NRST low

    2. Wait 1s

    3. NRST high

    4. Wait 1s

    5. BOOT0 low

    6. Connect using Baud rate 115200 (9600 works as well), even parity, 8 data bits, 1 stop bit, flow control off

  • zxxv 08-07 21:27
    10楼

    你用kell，配置一下芯片的型号，看能不能烧录。
