超声成像算法实战——相控阵与延迟法则

前几篇讲的成像算法基本上都是常规超声：探头里只有一片晶片，想看不同位置就得靠机械移动——沿一条线走得到B扫，在一个面上走得到C扫。相控阵的思路和相控阵雷达一样：把一片晶片换成一组可以独立控制的小阵元，不需要机械运动，靠电子方式调节各阵元的发射时间，就能改变声束方向。

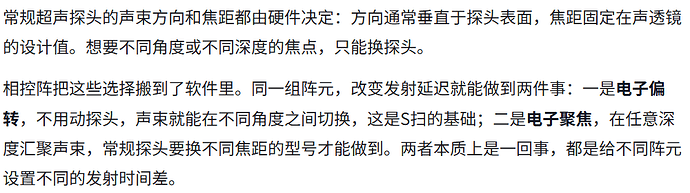

相控阵的优势

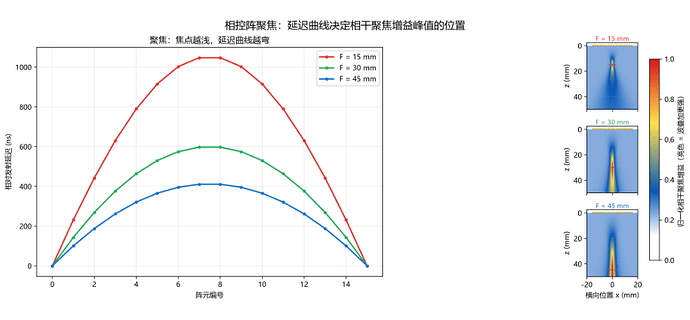

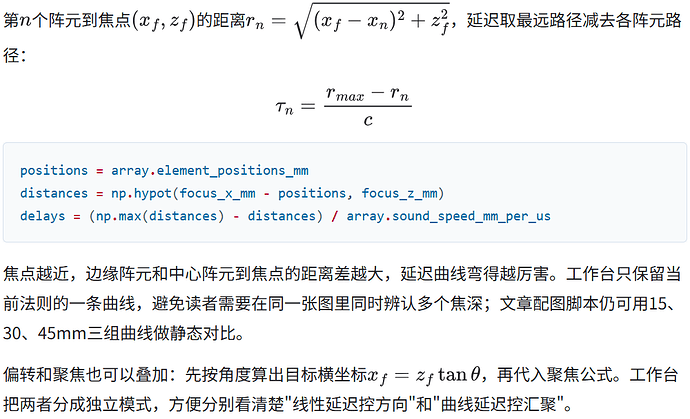

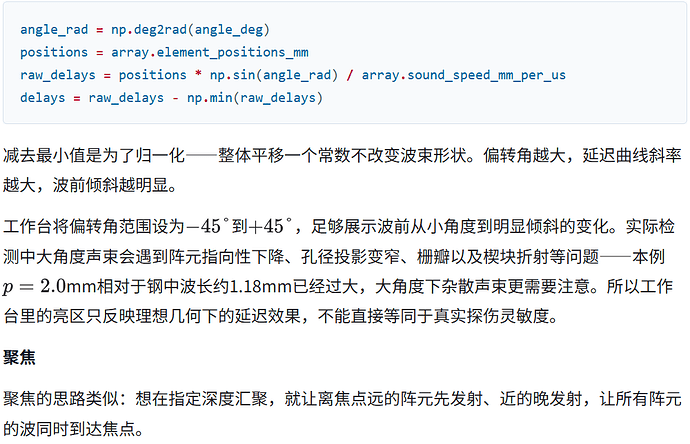

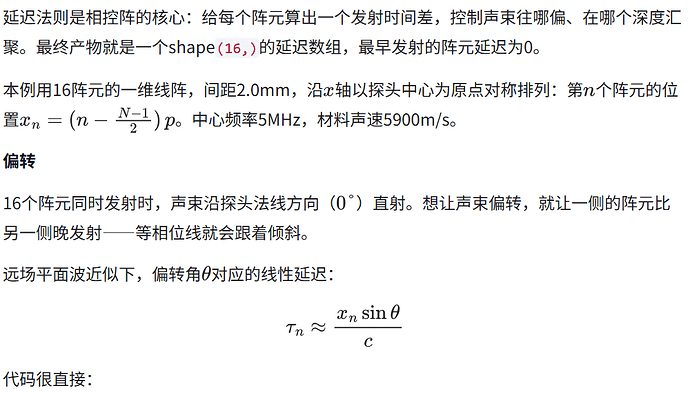

延迟法则

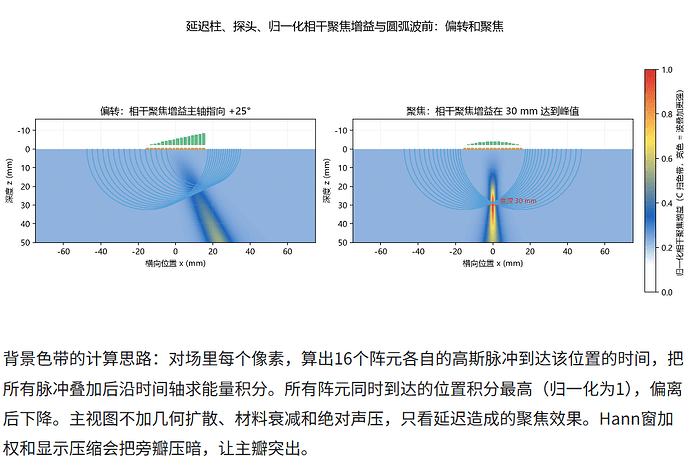

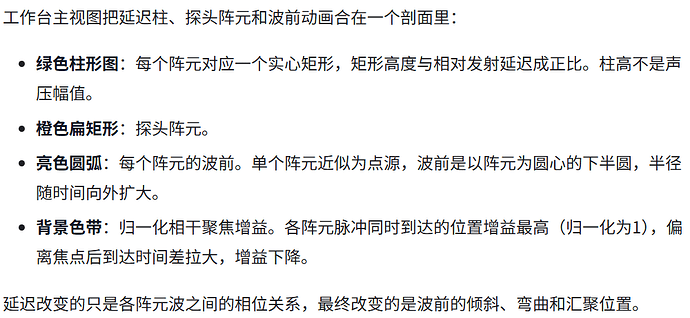

波前相位叠加

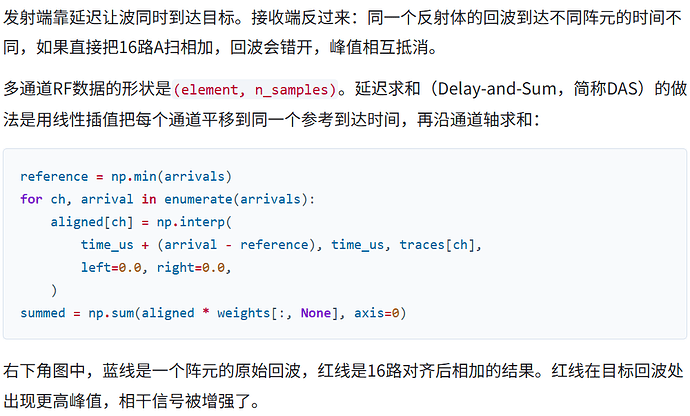

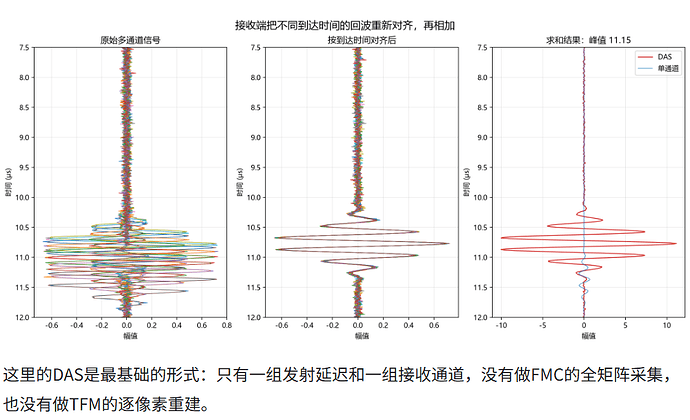

接收延迟求和

代码

示例代码已上传GitHub：GitHub - Achilles96925/ultrasonic-ndt-lab · GitHub

下一篇我们将基于相控阵的偏转延迟法则，让声束按不同角度扫描，把多条A扫拼成相控阵最标志性的视图——S扫。
