超声成像算法实战——S扫与两条扫描转换路径

天将明 2026-08-20 17:57 1

上一篇讲了相控阵延迟法则，会有人好奇声束偏转有什么实际用处，这篇主要就是讲相控阵的基础图像——S扫。


这次不再用代码生成仿真数据，直接用我们公司的仪器去扫相控阵试块，导出了一帧真实的数据a-scan.csv。然后对比讲述矩形像素网格插值和扇形几何网格光栅化这两种常见的S扫成像方法。

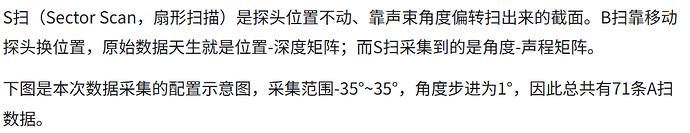

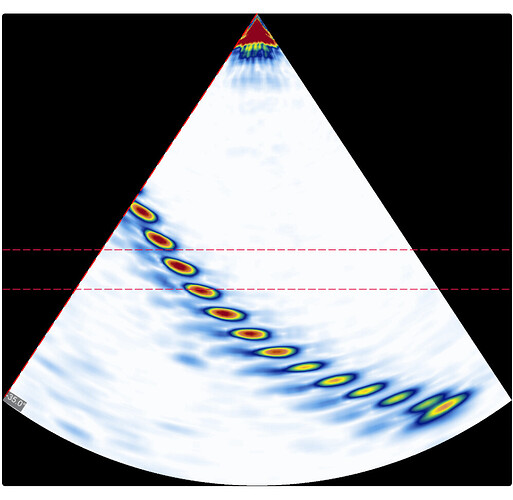

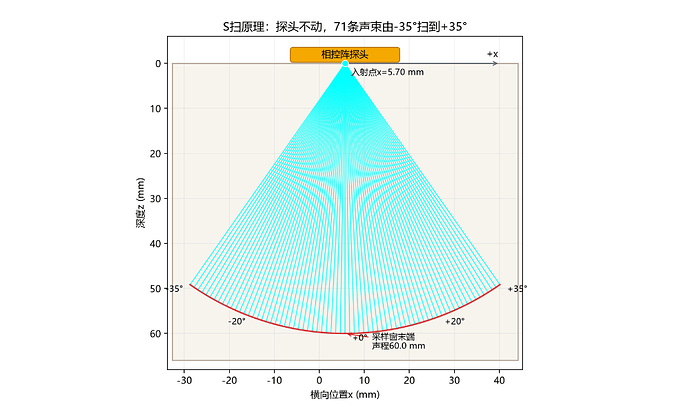

S扫

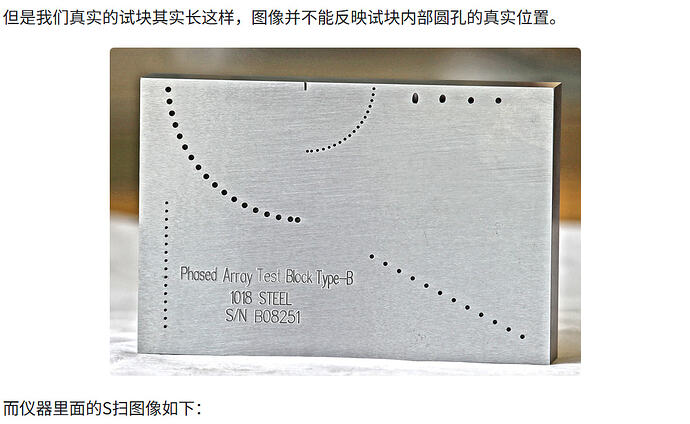

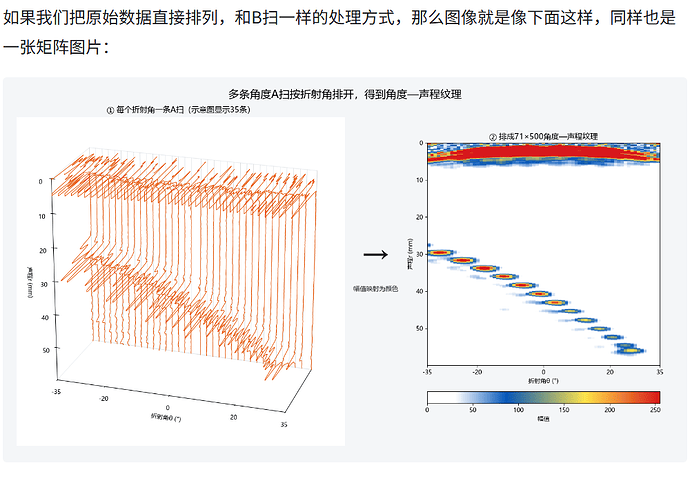

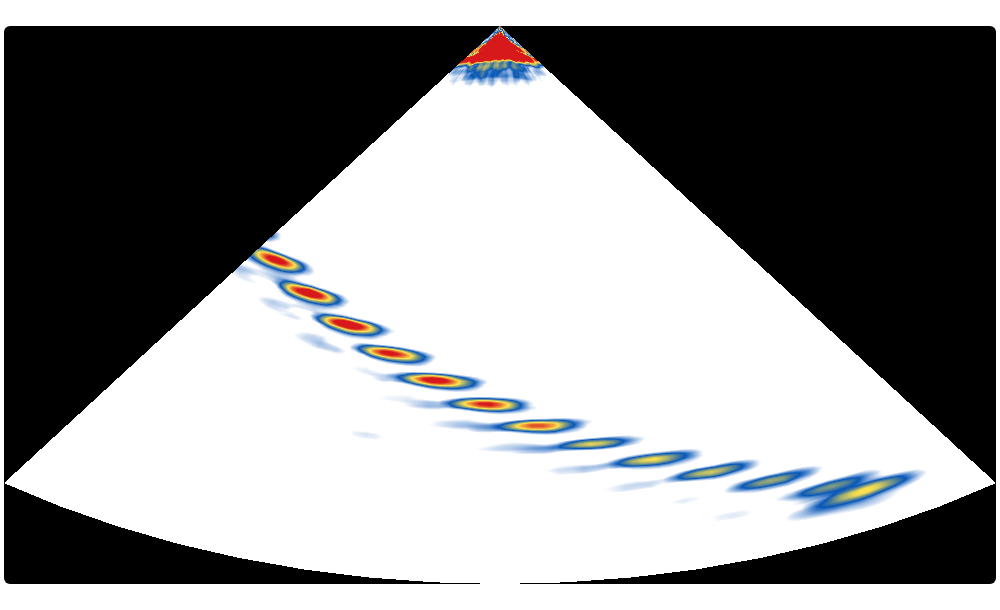

数据和图像

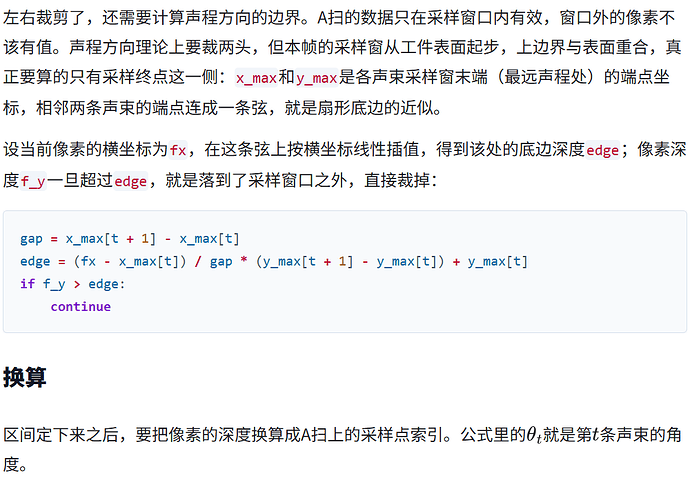

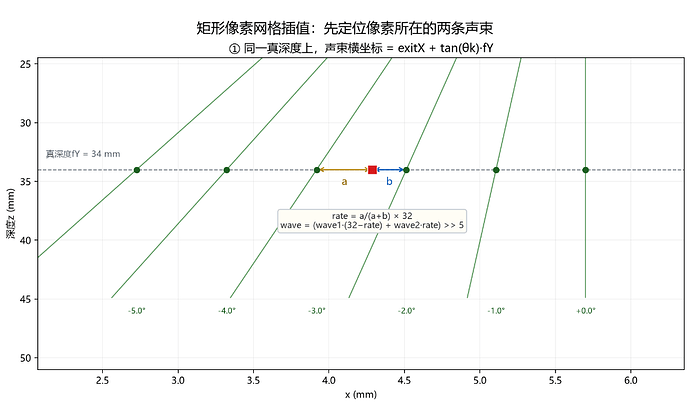

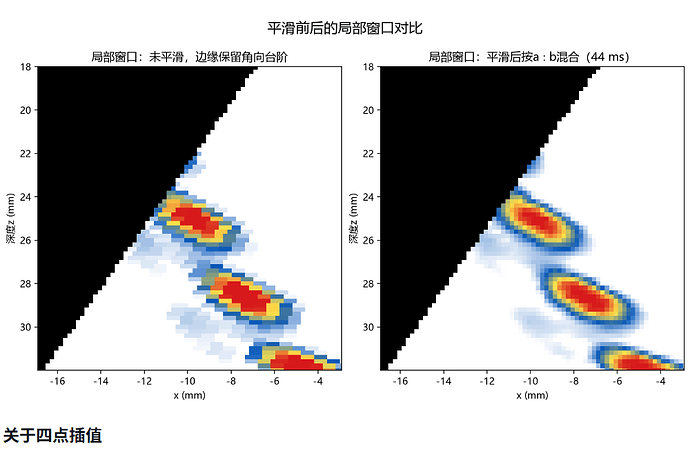

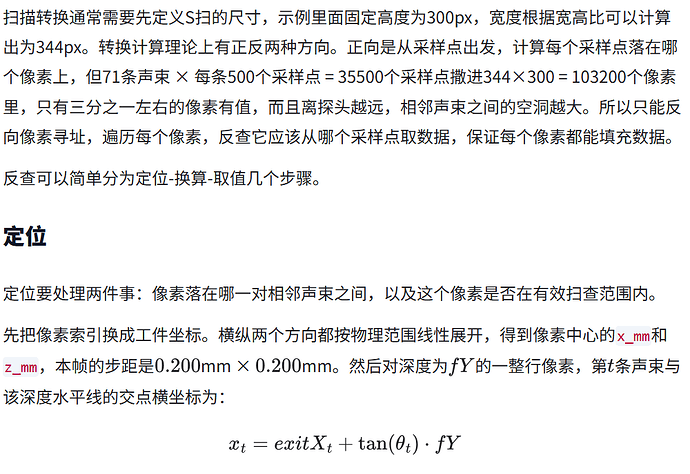

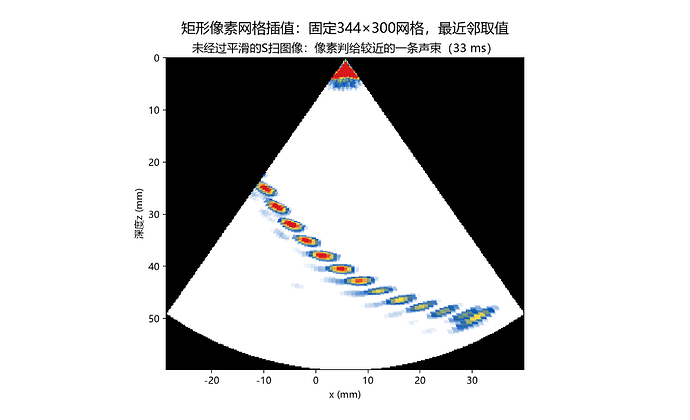

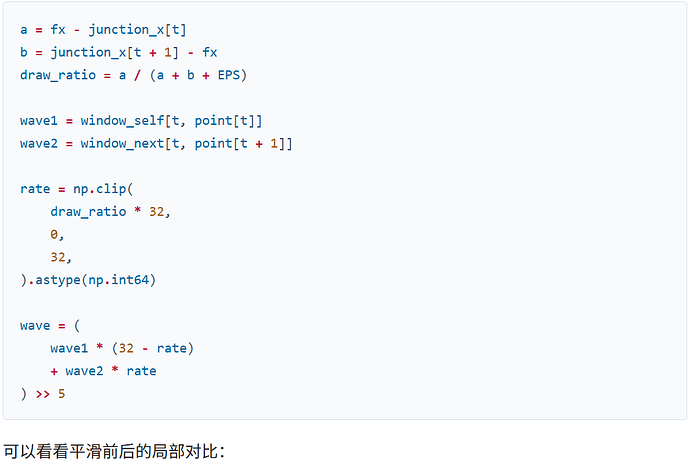

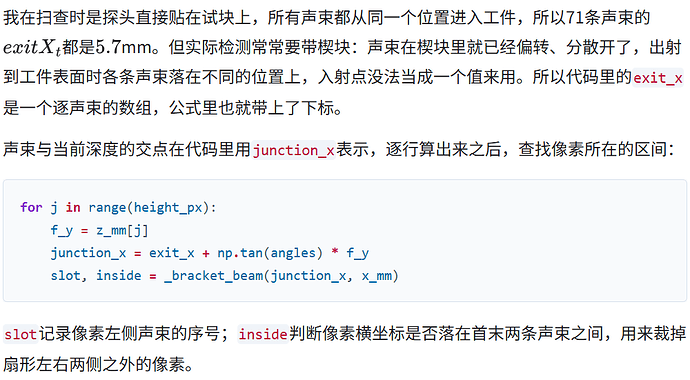

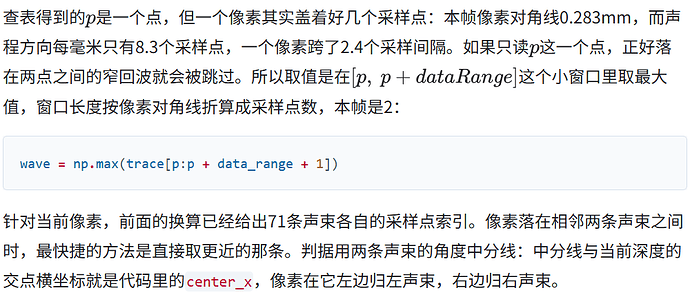

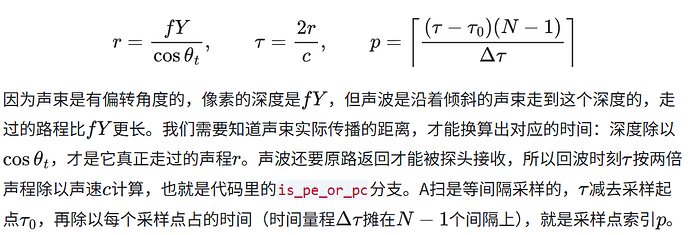

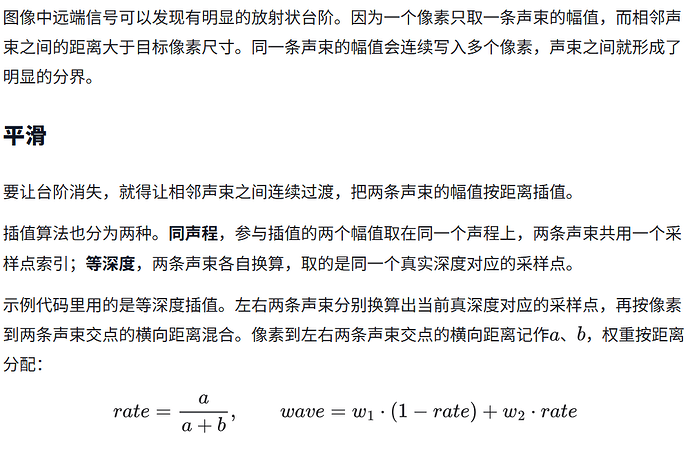

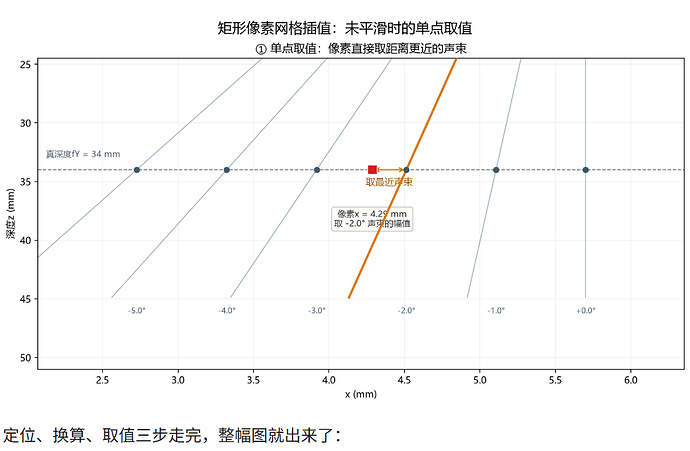

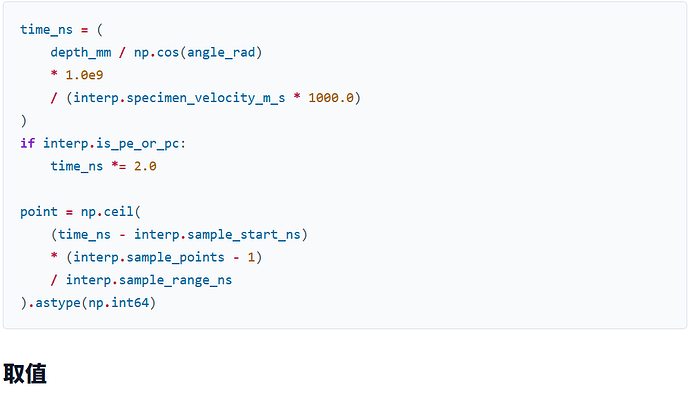

矩形像素网格插值

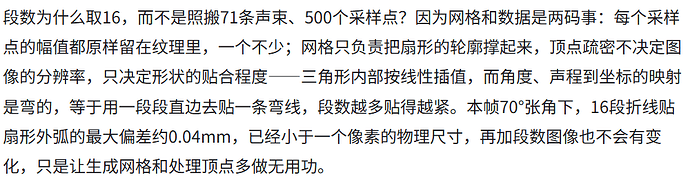

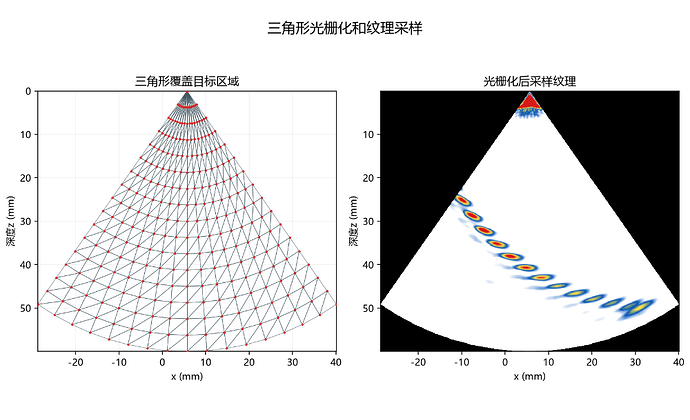

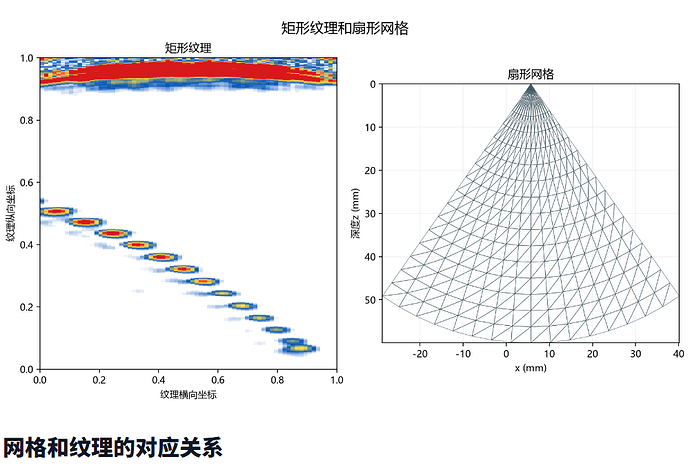

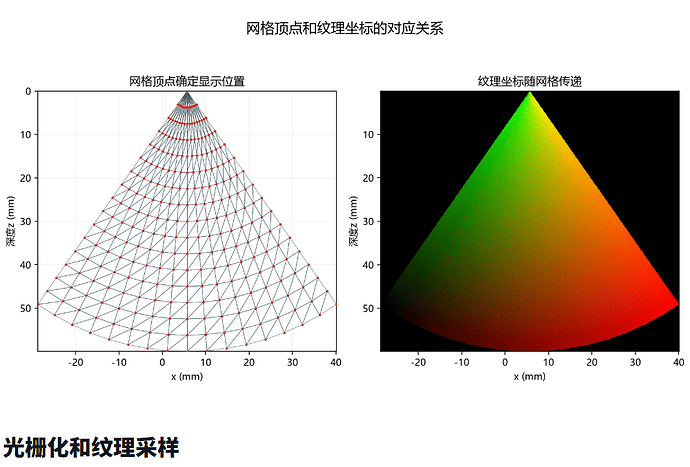

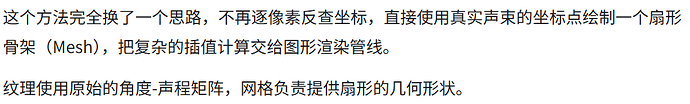

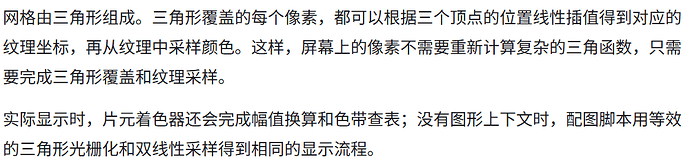

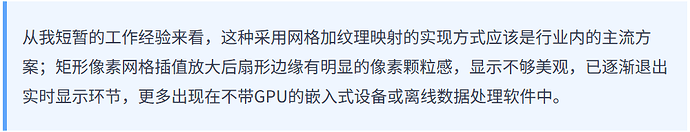

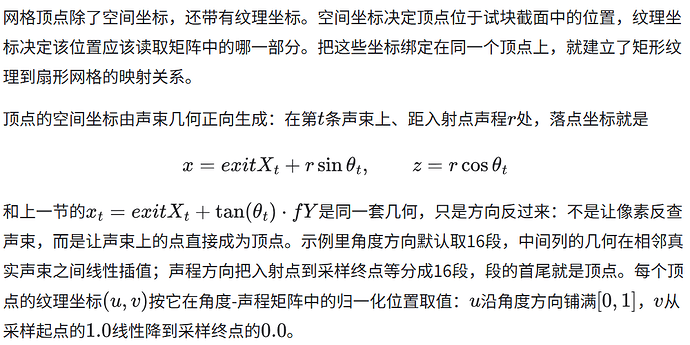

扇形几何网格光栅化

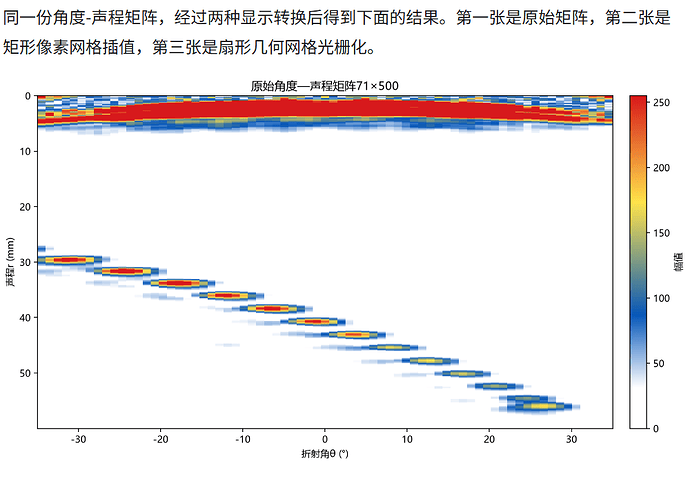

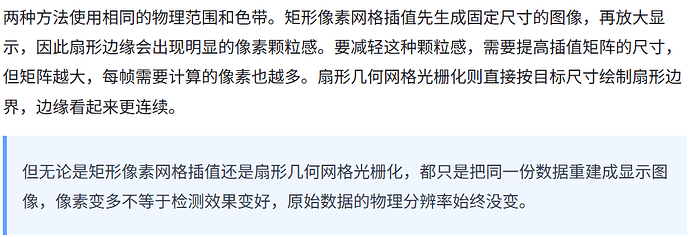

算法对比









代码


示例代码已上传GitHub：GitHub - Achilles96925/ultrasonic-ndt-lab · GitHub


相控阵相关的内容暂时告一段落，下一篇会开始进入FMC全矩阵捕获与TFM全聚焦成像。
