项目地址

konbakuyomu/md2visio-gui

软件截图

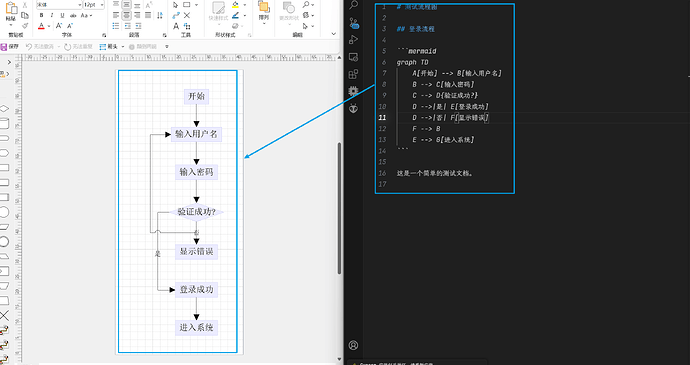

转换示例

^-^为什么要做这个

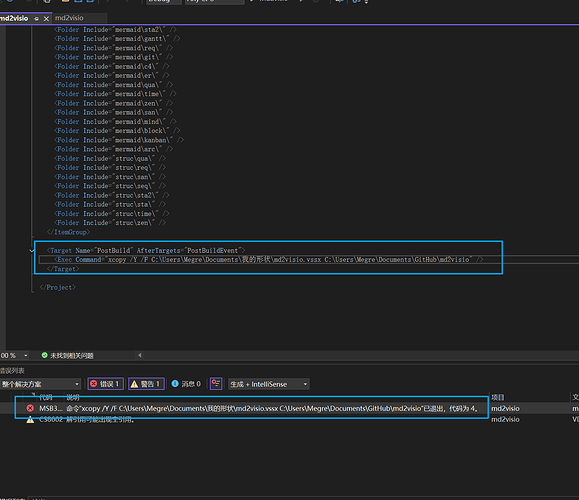

相信不少牛马在公司制作word文档的时候都经历过在文档中插入visio图表时，得花大把大把的时间浪费在创建控件，连线，填文本，不停的改格式布局，然后又被煞笔老板推倒重来的恶心时刻，本人也深受其害。在文本生成式AI逐渐普及的今天，word里面的文本部分很轻松可以靠AI来搞定（也不轻松，还得自己调间距改格式，也恶心），但是visio图表这玩意儿只能自己手搓慢慢画，简单的还好，复杂的结构体老板反复让重改是真的折磨，所以我前几天就开始搜有没有类似的可以mermaid转visio的开源库，结果在咔咔角角里面翻到个开源库 Megre/md2visio: convert Markdown (mermaid / mmd) to Visio (vsdx) ,但实际用的时候才发现无从下手，这个仓库的作者没任何引导不说，这个项目vs2022第一次编译铁报错，来给各位看原作者的抽象硬编码 ^-^



所以我这个小白只能硬着头皮，在cursor大爹的帮助下，在这个仓库的基础上搓出来了这个GUI版本的项目，界面用的是 WinForms，主要是AI搓起来比较简单（原仓库是纯命令行）

^-^注意事项

1. Visio 检测机制与版本要求

检测机制:

本程序检测电脑上是否安装了 Visio 的核心方法是尝试创建一个 Visio 的 COM (Component Object Model) 实例。

• 理论上: 任何支持 COM 自动化接口的 Visio 桌面版都可以工作。


• 实践建议: 为获得最佳兼容性和稳定性，建议使用 Microsoft Visio 2016 或更新的版本（包括 Visio 2019, Visio 2021, 以及 Microsoft 365 订阅中的 Visio Plan 2）。这些版本与现代 .NET 框架的兼容性最好。

2. 支持的 Mermaid 图表类型

^-^ 目前支持的类型:

• graph / flowchart (流程图)


• journey (用户旅程图)


• pie (饼图)


• packet (数据包图，beta)


• xychart (XY图表，beta)

^-^ 目前不支持的类型:

所有未在上面列出的 Mermaid 图表类型，当前版本都不支持。这包括但不限于：

• sequenceDiagram (时序图)


• classDiagram (类图)


• stateDiagram / stateDiagram-v2 (状态图)


• erDiagram (实体关系图)


• gantt (甘特图)


• mindmap (脑图)


• timeline (时间轴)


• 以及其他所有未明确列为支持的类型。

^-^怎么使用

这个反而没啥好说的,开箱即用

1. 下载: 前往本项目的 Releases 页面，下载最新版本的 md2visio-gui-win-x64.zip 文件。


2. 解压: 将下载的压缩包解压到你电脑上的任意位置。


3. ^-^ 重要前提 ^-^: 确保你的电脑上已经安装了 Microsoft Visio 桌面版。这是程序运行的必要条件。


4. 运行: 双击解压出来的 md2visio.GUI.exe 文件，即可启动程序。

^-^TODOLIST

(有没有大佬来二次开发啊，小白搓这个真的燃尽了)

后面有时间慢慢研究下怎么把

• sequenceDiagram (时序图)


• classDiagram (类图)


• stateDiagram / stateDiagram-v2 (状态图)


• erDiagram (实体关系图)


• gantt (甘特图)


• mindmap (脑图)


• timeline (时间轴)

这几个加上去
