0. 引言

近期看到 L 站不少佬的帖子涉及「前端好不好看」「前端怎么才能好看」之类的的问题。作为老前端工程师，我想讲讲在专业前端领域常用的技术之一：Shader。

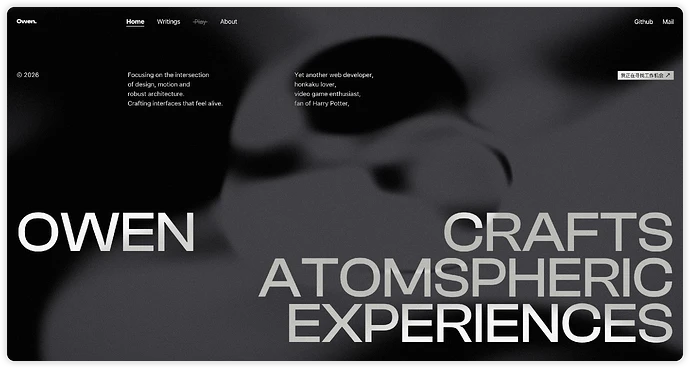

相信大家总是会看到一些 hero 区域带有独特和奇妙交互效果的 portfolio、landing 或个人网站，比如：https://galekto.com、https://k95.it/en、https://shadergradient.co/、以及本人的https://owen-tsai.github.io。

我的网站中，鼠标在页面上移动会产生墨水阴染的效果，墨水本身做不规则的噪声动画，且颜色在灰度范围内不断变化。

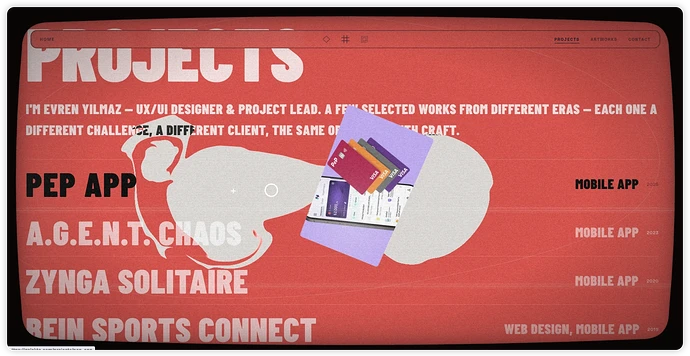

Galekto 的项目展示页面。鼠标移过会有反色墨水的印染效果，整个网站仿 CRT 旧式显示屏，带有扫描线和畸变，四个角有滤镜（filter）。

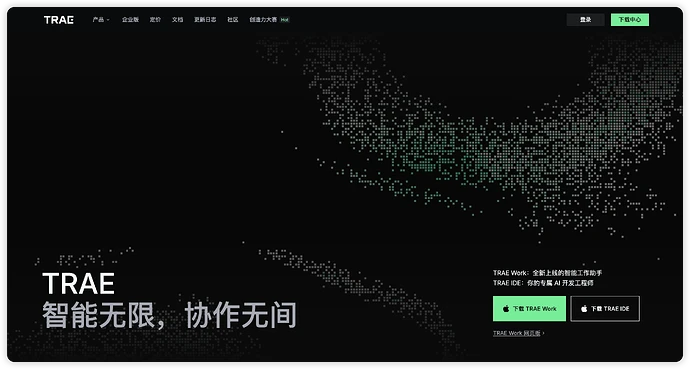

TRAE 落地页中，像素点阵呈现不规则噪声动画，且颜色在白-绿范围内不断变化。

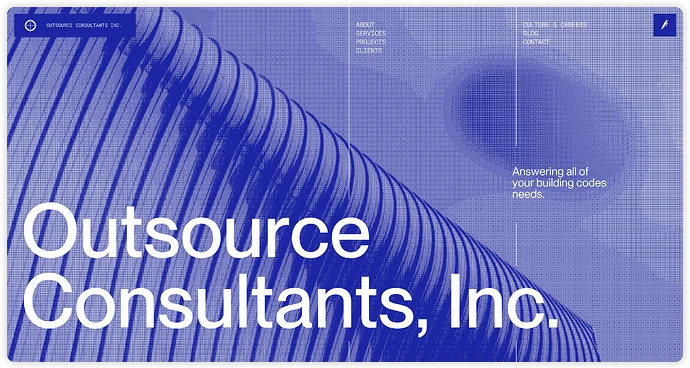

Outsource Consultants 公司首页，鼠标移动时颗粒化像素点阵跟随鼠标移动产生墨水晕染效果，颜色在蓝色范围内不断变化。

除了这些例子之外，Awwwards 上还有很多网站。全球各地的评委每天都会评选SOTD（Site of the Day），获奖作品基本都致力于构建完整和沉浸式的数字体验。BTW 我在很多贴下面都评论过这个网站，建议各位前端同仁如有不知道的（不太可能）狠狠地收藏，每天打开看。

Anyway，上面提到的这些效果几乎都是借助 WebGL 实现的，而操作 WebGL 最简便的实现方式就是通过 three.js 或者 p5.js。我们的这个教程以 three.js 为例搭建示例项目。

倘若你要问我 three.js 能做到的最出众的网站效果是什么，我就要给你下面这个网站：

Bruno Simon 是一位英语口音相当浓厚的法国创作者，他的 portfolio 一直被视为 three.js 社区最富有风格的 digital experience。

罗马不是一日建成的。今日我们不会马上就做出这样出色的网站，而是会先探讨一个让很多人闻之色变的基础知识——Shader，了解 Shader 并且编写 Shader。

1. 正在编译着色器 …1%

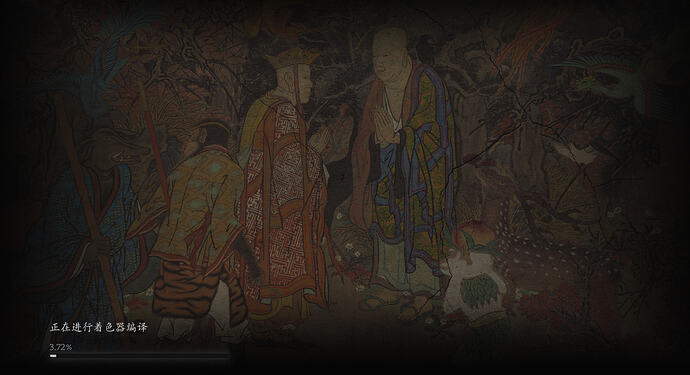

经常玩游戏的佬友应该知道，近些年的游戏在开始前往往会有一个Compiling Shader / 编译着色器的过程。所谓的着色器就是 Shader。

Shader 是一段「相对较小」的程序，运行在你的显卡（GPU）上，计算你屏幕上正在显示的物体的每一个像素的光照、颜色、形状。换言之，Shader 决定了一个物体如何被渲染在屏幕上。

[!Note] 为何以前的游戏没有编译着色器的过程？

老玩家们会注意到一件事，那就是老游戏通常没有单独的编译 Shader 的过程。这是因为老游戏的渲染管线相对固定，API（通常是DX9）进行了实时编译，但代价就是我们老玩家往往都有很高的容忍度，因为那个时候的游戏在新的怪物/区域/特效出现后都会有卡顿。但现代游戏 Shader 非常多且复杂，必须在游戏开始前提前编译。尤其是现代的设备（GPU）也是五花八门，~~在一块玻璃上玩游戏？我真的想都不敢想~~。

这也是让很多人「谈 shader 色变」的原因之一。Shader 运行在 GPU 上，跟寻常的程序有些许不同，比如没有完备的及第三方库和生态、调试困难、涉及大量的数学知识（矩阵、向量和你大学学到的线性代数的一切）。不过好在，我们编写 shader 用到的语言是一种语法类似 C 的高级抽象 GLSL（OpenGL Shading Language），我们会在接下来的教学中学习基本的语法。

总之，Shader 或者叫着色器是 WebGL 和游戏领域绕不开的东西。

2. 着色器的分类

我们通常把着色器分为两类：Vertex Shader 和 Fragment Shader。两者都使用 GLSL 语言编写，但职责各有不同。

Vertex Shader 通常翻译为 「顶点着色器」。

我们都知道，即便精致如顶级 3A 游戏中的 Arthur Morgan（来自荒野大镖客2：救赎）、V（来自赛博朋克 2077）、Trevor Philips（来自 GTA 5）或者齐天小圣（来自黑神话：悟空），也都是由几何体经过拼、切、割、组合等「雕塑手法」建模而成的，因此，这些游戏物体都有成千上万个「顶点」。顶点着色器决定了最终渲染到屏幕上的每一个「顶点」的位置信息。

[!Note] 一个立方体有几个顶点？球体呢？

立方体通常被认为有 8 个顶点——这是假设构成立方体的 x,y,z 三个轴方向上都分别只有 1 条线段。事实上，我们有时会向物体中插入更多的顶点使其支持形变。我们会在后面详细讲到。

至于球体，计算机中没有完美的球形。考虑微分原理，无论球如何规则，其表面都是被微分成很多个「面」的多面体。理想情况下，一个完美的球的顶点趋向于正无穷个。

Vertex Shader 的典型应用场景就是随风摆动的草。只需要在 Vertex Shader 中随着风的方向、按照从 y 轴由下到上越来越大的位移来偏移草的顶点，就可以实现这一需求。类似地，**一波一波的海浪可以看作正弦函数，因此为一个长方体的上表面各顶点叠加正弦波函数就可以（近似）实现。

Fragment Shader 通常被翻译成 「片元着色器」 或者 「片段着色器」。Fragment Shader 决定了物体的某一个部分（即片段）是什么颜色。这也是今天的教程中主要讲解的 Shader。

[!Note] Fun Fact

Fragment 是碎片的意思。在 Arma 等 Milsim 游戏中，投出手雷要对队友喊「Frag out」以示告警，Frag 代表破片手雷（Fragmentation Grenade）。

下面的教程中我可能也会用 Frag Shader 代表 Fragment Shader，会意就好。

综上所述：

Vertex Shader 决定了物体每一个顶点的位置。所以，在某时刻，Vertex Shader 对每个顶点均执行一次。Fragment Shader 决定了物体每一部分的颜色。所以，在某时刻，Fragment Shader 对每个部分（片元）均执行一次。

故而，你的 GPU 每时每刻都在并发地执行高达千万甚至亿次的计算，它承担的任务不可谓不重，在我的 Alienware 机型中需要功率极高的风扇为其散热。可想而知，模型越精细，顶点就越多，从《Minecraft（我的世界）》到《007 First Light（007 初露锋芒）》，对 GPU 的要求自然也是不同的。

以我的 MacBook 为例，视网膜屏幕的分辨率为 2560 * 1664，假设每秒渲染 60 帧，则每秒需要进行 255590400（2亿5千万次）运算。

[!Note] Fun Fact

GPU 的强大计算能力也导致了它被用于很多其他的计算密集型场景，其中一些永远改变了人类的生活，另一些为中、外玩家们所共同唾弃。

3. 建立 demo 场景

在学习 Shader 之前，我们介绍了一些有关模型的常识。接下来，我们需要创建一个基于 three.js 的 demo 场景，好让我们继续学习 Shader 的编写。

由于我们的重点意在讲解 Shader，所以我不会涉及太多的前端知识，也不会用 react 或者 vue 或者 svelte，也不会让大家在本地搭建项目。我在 codepen 上创建了示例，大家只需要在线编码就可以实时预览结果。不用担心，我总是会给出代码并进行讲解，即便佬友们没有用过JS。而且 JS 的上手难度十分之低，这也是为什么前端快要灭绝了。

Codepen 在线项目：

https://codepen.io/editor/Lem0/pen/019f49cd-b716-7d3b-a16d-bc3ee6c13798

打开链接后，屏幕上应当会显示一个白色的立方体，你可以拖拽改变视角并移动滚轮进行放大缩小等基础操作。

我们来简单看一眼代码。这部分 JS 代码几乎不会改动，所以我们只看一次（当然佬友们看到后面时还是可以滚动鼠标再回来看第二次）。

[!Tip] 注意

你不用试图理解每一行代码都做了什么——它们只是调用 three.js 的 API，在屏幕上渲染一个立方体而已。

L15~L18 创建了一个「场景」和一个「摄像机」。摄像机的位置为(0, 1, 3)，这是一个空间中的点。摄像机位于这个点，照向场景中。这就是为什么我们可以「看到」白色立方体。

L23 创建了一个盒状几何体，其长宽高均为单位 1。这是一个单位立方体。

L24 创建了一个「材质」，L25 将材质「赋予」到单位立方体上，形成了最终大家看到的立方体cube。

L26 设置cube的在空间坐标系中的位置为坐标原点（0, 0, 0）。L27 设置其沿 y 轴方向旋转 45°。

L33~L37 初始化了 WebGL 渲染器，并为摄像机camera添加了控制操作，也就是鼠标拖拽和缩放。

L39~L42 是一个函数animate，该函数在 L43 渲染器实例renderer的setAnimationLoop方法中被调用。该方法会无穷无尽地循环执行以更新画面。

[!Note] 什么是 FPS？什么是动态模糊？什么是卡顿？

在学校，我们被告知要避免无法结束的循环，但在游戏开发中则不是这样的——游戏始终运行在循环中。游戏每秒都会渲染几十次画面，每一个画面被称为一帧（frame）。一秒之内游戏可以渲染的帧数称为帧率（Frame/Second, FPS）。

电影的帧率通常为 24。经常打游戏的佬应该知道，主机游戏的帧率往往是 30，而 PC 游戏至少需要 60 才不会觉得卡顿。为什么电影的帧率只有 24 却还是不卡呢？

这是因为电影并非计算机生成的画面。假如你拍摄一张汽车飞驰而过的照片，汽车会拖着残影，这就是上一帧和下一帧之间的「过渡信息」。电影的画面也始终有两帧之间的过渡。但是计算机渲染的画面不存在这样的过渡，必须用更多的画面（帧）弥补这种视觉上缺少的信息。

至于很多游戏中的「动态模糊」功能，其实就是用残影去模拟这种过渡信息。主机游戏 30 FPS + 动态模糊之后画面也会感觉很流畅。但缺点就是容易加剧 3D 眩晕的症状。

在现在的画面中，我们会看到几个不自然的地方：

立方体各个面都是完全一样的白色。

完全无法分辨出棱的位置，因为棱也是完全的白色。

这是因为我们采用了一种临时材质（L.24 MeshBasicMaterial），不响应光照。关于 material 和光照等都不在我们学习的范围内，所以我们可以无视，只需要接受这种自然界中不存在的奇怪效果就可以了。

接下来我们需要将MeshBasicMaterial改为ShaderMaterial，并移除ShaderMaterial构造函数的参数。

修改后的代码 L.24 看上去应该是：

const material = new THREE.ShaderMaterial({})

此时，画面中的立方体会变为纯红色。

发生了什么？

在原先的模板中，我们使用了MeshBasicMaterial，这是 three.js 内置的一种材质，这个材质自带了 shader。但我们刚刚提到了，这个内置的 shader 十分简单，它不响应光照。我们把这个材质修改成了ShaderMaterial，ShaderMaterial材质允许我们传入我们自己编写的 Shader。

现在，很显然，ShaderMaterial构造函数的参数为空，我们也没有传入任何的 Shader。那为什么立方体显示为红色呢？在我们没有传入 Shader 时，three.js 将会使用默认的 Shader。我们接下来就要实现这个默认的 Shader。

4. 佬友们的第一个 Shader

让我们打开shader.js，我已经为佬友们准备了两个常量vertexShader和fragmentShader，对应前面提到的顶点着色器的代码和片元着色器的代码。我们接下来需要写入代码。

three.js 中，shader 只能以字符串形式传入。如果佬友们在本地搭建一个前端项目，则可以引入对应的 loader 或插件来识别和处理.glsl格式的文件，并在独立的.glsl文件中编写 shader。

将下面的代码粘贴到shader.js中：

export const vertexShader = `

// vertex shader

void main() {

  gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);

}

`



export const fragmentShader = `

// fragment shader

void main() {

  gl_FragColor = vec4(1.0, 0.0, 0.0, 1.0);

}

`

然后，在index.js里，修改 L24 的ShaderMaterial构造函数，传入 vertex shader 和 frag shader：

// index.js

const material = new THREE.ShaderMaterial({

  vertexShader,

  fragmentShader

})

// 注意，此处我们使用了 JS 中的简写语法。

// 当一个对象的键和值同名时，可以省略冒号和值。上面的代码等价于下面的：

// const material = new THREE.ShaderMaterial({

//  vertexShader: vertexShader,

//  fragmentShader: fragmentShader

// })

[!Danger] 小数

注意，在 shader 中，必须显式地指定浮点数的小数部分。即：你必须写作1.0，不能省略小数部分。

此时如果画面上的红色立方体还在，恭喜，这说明你没有出错。如果屏幕上不渲染任何画面，你应该检查控制台看看 three.js 是否报告了错误。常见的错误基本都来自于拼写。

[!tip] 控制台

如果你在本地建立了项目，我相信你必定会查看控制台。如果你使用了我分享的 codepen 链接，那么你可以在预览界面右上角点击地址栏（preview:/）右侧的 show console 按钮显示控制台。

可是，我们该如何判断我们的 shader 工作了呢？毕竟现在的画面看上去和刚刚 three.js 使用内置的 shader 渲染出的画面一模一样。

我们接下来将shader.js中fragmentShader里的代码作如下更改：

  gl_FragColor = vec4(0.0, 1.0, 0.0, 1.0);

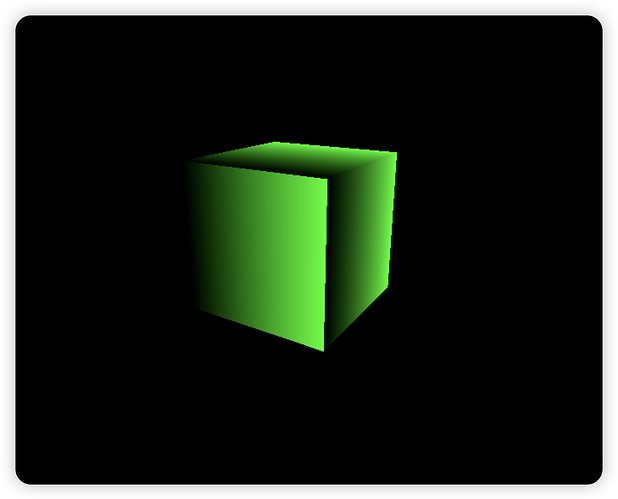

如果一切正常，现在红色的立方体会变成绿色。我们的 shader 正常工作了。

刚才发生了什么？

我们在第 2 节说到，fragment shader 的作用是决定每一部分的颜色。就像佬友们已经想到的那样，gl_FragColor是最终决定立方体颜色的变量，而赋给它的vec4则表示了一个颜色。事实上，vec 即 vector（向量），vec4表示一个四维向量。在此处，向量的四个维度以 RGBA 表示法表示了一个颜色的红、绿、蓝、透明度四个通道。

一切都很简单吧！

[!note] 那么 vertex shader 呢？

我们不会在这个篇幅内详细讨论 vertex shader，但正如你猜到的那样，gl_Position是每个顶点在世界坐标系中的最终位置，由顶点本身的位置position经过一系列的矩阵运算得到。

5. UV是什么

在（真正地）编写 shader 代码之前，我们还需要了解一下必要的概念。

你和 L 站的佬友们凑在一起玩《龙与地下城》。你为了解除陷阱投掷了一枚 d6 的骰子 ^-^。显然，这枚骰子有 6 个面，就像刚才的立方体。

当你把这枚骰子展开，它的表面会形成一个平面。这个平面上的每一个坐标点，都对应了 3D 的骰子上的一个具体的位置。在不务正业的游戏领域，我们称这张展开的平面为这个骰子的UV 映射，这个平面上的点的坐标称为UV 坐标。

假设有一个 3D 游戏角色模型，那么这个模型的 UV 展开大概是这样的：

可以看到，展开图上任何一个点，都对应了 3D 模型上的一个点。当我们一掷千金购买了一款角色皮肤时，美术们正在人皮展开图上作画（x。

具体到我们的 demo 场景中，我们从代码的角度认识一下 UV 坐标系。让我们修改index.js中geometry附近的代码，增加一行 debug 输出。

/**

 * GEOMETRY

 */

const geometry = new THREE.BoxGeometry(1, 1, 1)

console.log(geometry.attributes.uv) // 新增

观察浏览器的控制台，控制台会输出：

{

  "itemSize": 2,

  "type": "Float32Array",

  "array": [

    0, 1, 1, 1, 0, 0, 1, 0,

    0, 1, 1, 1, 0, 0, 1, 0,

    0, 1, 1, 1, 0, 0, 1, 0,

    0, 1, 1, 1, 0, 0, 1, 0,

    0, 1, 1, 1, 0, 0, 1, 0,

    0, 1, 1, 1, 0, 0, 1, 0

  ],

  "normalized": false

}

我们看到，一个几何体的uv包含一个数组。就本例来说，几何体是一个立方体，共有 6 个面。在上面的数组中，每一行（是我为佬友们手动分的行捏）都对应了立方体一个面。在每个面上，都有(0, 1)、(1, 1)、(0, 0)、(1, 0) 四个 UV 坐标。

[!note] UV 坐标的范围

UV 坐标会被标准化到[0, 1]，与3D 物体的实际尺寸无关。换句话说，UV 坐标 (0.5, 0.5) 就是UV坐标轴 x 方向的中心和 y 方向的中心构成的点。

综上，此立方体的 UV 数组恰好是 6 个面中每个面的 4 个顶点。那么，让我们假设UV 坐标为 (0.5, 0.5) 的点是白色，这意味着立方体 6 个面的中心点均为白色。

再让我们发散一下：一个长宽为 1、高为 2 的长方体（const geometry = new THREE.BoxGeometry(1, 2, 1)）的 UV 坐标数组是什么样呢？

请大家思考 7 秒钟。如果你对自己的答案足够自信，请不要再展开下面的答案。

答案

答案和立方体时完全一样。因为上文：

UV 坐标会被标准化到[0, 1]。

Anyway，为什么要介绍 UV 的概念呢？这是因为 UV 的值可以在 shader 中读取。

让我们修改shader.js中的vertexShader：

// vertex shader

varying vec2 vUv; // 新增



void main() {

  gl_Position = projectionMatrix * modelViewMatrix * vec4(position, 1.0);

  vUv = uv; // 新增

}

在这段代码中，我们新增了一个varying vec2 vUv，并且在main函数的最后将uv赋值给vUv。显然，uv就像projectionMatrix、modelViewMatrix和position一样，都是 vertex shader 中直接可以读取的变量。我们先无视这些内置变量，只看我们刚刚认识到的uv。

我们前面讲到，vertex shader 对物体的每一个顶点执行一次。所以，uv变量就是每一个顶点的 UV 坐标。我们定义了一个vec2 vUv，然后将顶点的 UV 坐标传递给了vUv。将坐标传递给vUv之后，我们没有任何操作，vertex shader 就已经结束了。

那么，vertex shader 最后赋值的意义是什么呢？这就要说到定义vec2 vUv时使用的描述符varying了。varying定义的变量可以被传递给 fragment shader，从而使原本只在 vertex shader 中可用的 UV 坐标在 fragment shader 中也可用。

那么接下来，让我们修改fragment shader：

// fragment shader

varying vec2 vUv; //新增



void main() {

  gl_FragColor = vec4(0.0, vUv.x, 0.0, 1.0); // 修改

}

在 frag shader 中，我们通过varying vec2 vUv接受了来自 vertex shader 传递的vUv变量。然后，在表征颜色的四维向量中，我们将绿色通道的值从固定的1.0改为了vUv.x。

这意味着，原本呈现全绿色的立方体，其每一个「片段」的颜色将会跟随当前片段所处位置的 UV 坐标的x轴的值发生改变。如果代码编写无误，我们将看到如下画面：

我们已经分析过，立方体的 UV 数组中包含 6 个面，每个面的都包含四个顶点的 UV 坐标。这首先意味着我们在六个面上都应当看到一样的额图案。其次，我们知道 UV 坐标系里，x轴方向从左到右，因此对每一个面的左边缘，都有vUv.x = 0，所以每一个面最左侧边缘的颜色是：vec4(0.0, 0.0, 0.0, 1.0)，即纯黑色。

同理可证，对于每一个面的右边缘，其处于 UV 坐标系中x = 1的直线上，其vUv.x = 1。所以右边缘的颜色是vec4(0.0, 1.0, 0.0, 1.0)，即纯绿色。

至此，我们已经学会了(?)编写 fragment shader。

[!tip] 挑战

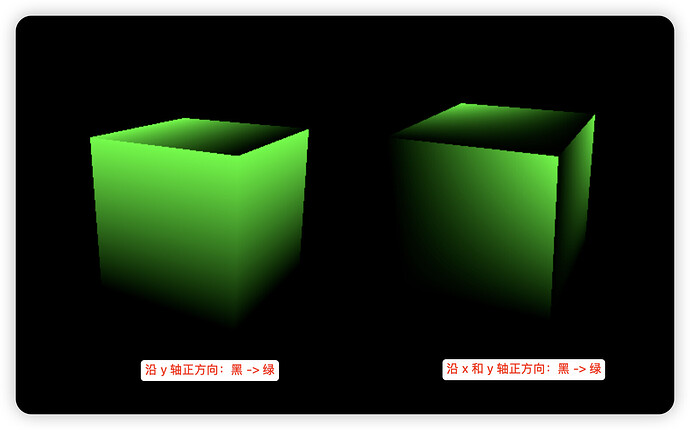

在刚才的 shader 中，立方体每一个面的颜色从左到右沿 x 正方向从黑色过渡到绿色。如何实现让立方体的颜色沿 y 轴正方向从黑色过渡到绿色？如何实现从 x 和 y 轴两个方向上从黑色过渡到绿色？

6. 练手阶段！让我们实现各种图案！

在本节，我们将一起通过狠狠玩弄 fragment shader 实现一些特定的图案。为了方便起见，我们只看立方体的一个面。

题目 1

观察图形，右上角即 (1, 1) 的位置为白色，左下角 (0, 0) 的位置为纯蓝色。

因此可以得到颜色表达式为vec4(vUv.x, vUv.y, 1.0, 1.0)。

// fragment shader

varying vec2 vUv;



void main() {

  gl_FragColor = vec4(vUv, 1.0, 1.0);

}

[!note] 注意

上面的代码使用了简写。vec4需要传入向量的四个维度，我们知道vUv是一个二维向量，本身就有两个维度，因此vec4(vUv.x, vUv.y, ...)也可以直接被写为vec4(vUv, ...)。

题目 2

题目 2 是题目 1 的「取反」，其 UV 坐标 (0, 0) 的位置是纯白色，而 (1, 1) 的位置是纯蓝色。请佬友们思考一下应该如何实现。

题目 2 答案

每当需要「取反」时，考虑使用 1.0 减去坐标值。

// fragment shader

varying vec2 vUv;



void main() {

  gl_FragColor = vec4(1.0 - vUv.x, 1.0 - vUv.y, 1.0, 1.0);

}

题目 3

题目 3 的图案沿 UV 坐标系 x 轴正方向从黑色过渡到白色。显然，我们只需要保证vec4的RGB 三个维度值全部为vUv.x就好了。

// fragment shader

varying vec2 vUv;



void main() {

  gl_FragColor = vec4(vec3(vUv.x), 1.0);

}

题目 4

在题目 3 的基础上，本题颜色过渡在 x 轴上某一点之后突然加剧，一大半的全域全都是纯白色。请各位佬友先试着挑战一下。

题目 4 答案

// fragment shader

varying vec2 vUv;



void main() {

  // 此处直接乘以一个比较大的系数 5.0，就会导致 vUv.x * 5.0 在

  // x=0.2 的时候达到 1 即纯白色

  gl_FragColor = vec4(vec3(vUv.x * 5.0), 1.0);

}

题目 5

本题和题目 3 十分相似，大概相当于题目 3 的图形在 UV 坐标 x 轴 [0, 1] 范围内重复了十次。已知灰度颜色中，RGB值相等且从 0 到 1 的闭区间范围内取值。假设我们令strength = R = G = B，那么我们可以定义函数f(strength)，并画出它的函数图像：

锯齿波。很典型的图像，相信佬友们一眼就能看出来这是取模函数f(x) = mod(x, 1)的图像。

显然，在 UV 坐标系的 x ∈ [0, 1] 范围内，mod(x, 1)与题目 3 的线性函数完全相同，不可能重复十次。所以我们只需要简单地将x乘以 10 就能达到正确答案：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = mod(vUv.x * 10.0, 1.0); // 令 float: strength 为 RGB 的值

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 6

在题目 5 的基础上，本题取消了渐变，改为白色矩形黑色矩形相间的图案。依然次用函数图像反推。已知白色代表strength = 1，黑色代表strength = 0，可以画出f(strength)：

这是典型的方波函数。做嵌入式的佬友们应该知道这是常见的开关信号，仅有两个状态，即 0 和 1。从数学角度讲，通过傅里叶级数，方波可以拆分为无数个不同频率的正弦波叠加，但我们显然不能这样写代码。

聪明的佬友马上想到可以用个if-else或者三目表达式。不过，更好的方法是利用 glsl 内置的step(x, y)函数。该函数对于传入的y，若y > x返回 1，否则返回 0。

[!note] 你总是应该尽量使用内置函数，以获得更好的性能表现。

题目 7

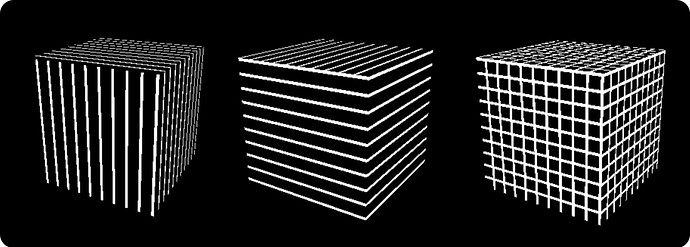

本题中，目标图（最右侧）的图案是左边两张图的「叠加」。想要叠加两种图案，自然是使用加法，关键在于如何分别得到左边两张图的图案。请佬友们自行尝试。

题目 7 答案

// fragment shader

varying vec2 vUv;



void main() {

  // 左边图 1 的图案，注意`step`函数的第一个参数为 0.8 左右，可呈现白色细线

  float strength = step(0.8, mod(vUv.x * 10.0, 1.0));

  // 在此基础上，累加中间图 2 的图案

  strength += step(0.8, mod(vUv.y * 10.0, 1.0));

  // 得到最终图案

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 8

这是一个比较有意思的图形，它在题目 7 最左侧图 1 的基础上「断开」成了虚线。

此题的代码自然也与题目 7 非常相近，唯一的挑战在于发现「题目 7 的图形如何变化可以得到本题的图形」。

我们仔细分析一下题目 7 的图形：我们知道白色部分颜色为(1.0, 1.0, 1.0, 1.0)，即strength = 1.0；黑色部分颜色为(0.0, 0.0, 0.0, 0.0)，即strength = 0.0。

当题目 7 的前两图两者相叠加时，原来在图 1 UV 坐标系中为黑色的「片段」，有两种可能：

黑色的片段被叠加黑色，此时strength = 0.0 + 0.0 = 0.0，仍为黑色。比如题目 7 图 3 中间小方格的部分；

黑色的片段被叠加白色，此时strength = 0.0 + 1.0 = 1.0，为白色。比如图 1 中原本不存在横向白线，但是叠加之后出现了横向的白线。

同理，对于原来在图 1 UV 坐标系中为白色的「片段」，只有一种可能，无论白色叠加黑色还是白色，最终都是白色。

反观题目 8，如果由题目 7 的图 1 变化而来，就意味着题目 7 的图 1 需要「减去」一部分白色。我们刚刚分析过，显然用加法无法实现，因为白色叠加黑色或白色都只能是白色。

那么答案就已经非常明白了。还是请佬友们挑战一下，先不要阅读答案。

题目 8 答案

// fragment shader

varying vec2 vUv;



void main() {

  float strength = step(0.8, mod(vUv.x * 10.0, 1.0));

  // 注意，使用减法

  // 当白色的片段减去白色的片段时，最终的颜色 = 1.0 - 1.0 = 0.0，即黑色。

  strength -= step(0.8, mod(vUv.y * 10.0, 1.0));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 9

非常有意思。本题连线都没有了，只剩下一个个点（严谨地讲，是正方形）。如果老友们仔细观察的话，会发现本题中的点恰好是题目 7 目标图形中白线的交点。

还是请佬友们自行思考：如何在题目 7 的基础上，只保留图形的交点，去掉其他所有部分的白线？

如果你还是没有思路，不妨在看答案之前先看一下下面的思路：

题目 9 思路

交点意味着什么？当然是意味着无论是水平的白线还是垂直的白线，都会经过这一点。

对于原本是白色的线条部分，要想去除则意味着需要把该片段的1.0变为0.0。

有什么办法可以将1变为0？

题目 9 答案

// fragment shader

varying vec2 vUv;



void main() {

  float strength = step(0.8, mod(vUv.x * 10.0, 1.0));

  // 注意，使用乘法

  // 只有当处于交点时，1 * 1 = 1；在交点以外，必有 1 * 0 = 0

  // 所以交点以外的部分将全部被变为黑色

  strength *= step(0.8, mod(vUv.y * 10.0, 1.0));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 10

这里就不让各位佬友思考了，因为本题涉及一个新函数。

观察图形，发现：左半边：vUv.x 0→0.5，颜色 0.5→0；右半边：vUv.x 0.5→1，颜色 0→0.5。这符合绝对值的特性。vUv.x = 0.5 作为对称中心。

// fragment shader

varying vec2 vUv;



void main() {

  // 绝对值函数 abs()

  float strength = abs(vUv.x - 0.5);

  gl_FragColor = vec4(vec3(strength), 1.0);

}

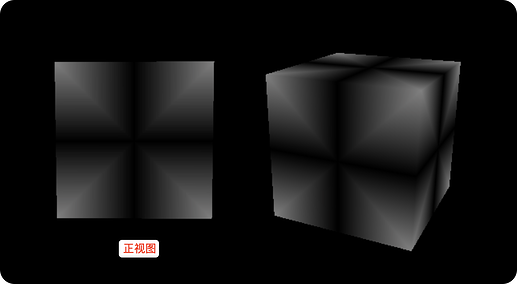

题目 11

~~快变成 Companion Cube 了，V 社会不会起诉我~~

看到本题的图案有的佬友可能就觉得这应该是abs(vUv.x - 0.5)和abs(vUv.y - 0.5)的叠加了。但其实不是，因为我们在题目 8 分析过，对于白色区域，叠加的结果只可能是白色，无法出现本图中四条边中间部分的黑色。

相比于叠加，这里其实需要用到最小值函数min。对于任何一个片段/像素，其strength变量的取值总是取abs(vUv.x - 0.5)和abs(vUv.y - 0.5)中的最小值：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = min(abs(vUv.x - 0.5), abs(vUv.y - 0.5));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

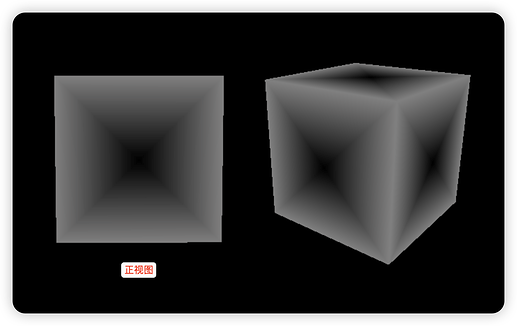

题目 12

请佬友们试着自行解决此问题。

题目 12 答案

不难发现此题与上题相反，使用最大值函数max即可。

// fragment shader

varying vec2 vUv;



void main() {

  float strength = max(abs(vUv.x - 0.5), abs(vUv.y - 0.5));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 13

此图和题目 12 的目标图形十分类似，区别在于发生了颜色突变。回想第 6 题，颜色突变意味着是方波函数，此题必定使用step。

知道这一点后，答案就很简单了，我直接给出：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = step(

    0.2,

    max(abs(vUv.x - 0.5), abs(vUv.y - 0.5))

  );

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 14

本题与题目 3 十分相似，区别在于本题中，UV 坐标系的 x 轴每增加 0.1，strength的值都会增加 0.1，并在接下来的 0.1 区间内保持不变。

如果画出f(vUv.x)的函数曲线，我们会得到一条阶梯函数：

不难推导：f(vUv.x) = floor(vUv.x * 10) / 10。

// fragment shader

varying vec2 vUv;



void main() {

  float strength = floor(vUv.x * 10.0) / 10.0;

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 15

上一题中我们绘制的是floor(vUv.x * 10.0) / 10.0对应的图形，佬友们可以自行绘制出floor(vUv.y * 10.0) / 10.0的图形。然后思考一下，如何可以获得本题的目标图形呢？

题目 15 答案

// fragment shader

varying vec2 vUv;



void main() {

  float strength = floor(vUv.x * 10.0) / 10.0;

  strength *= floor(vUv.y * 10.0) / 10.0;

  gl_FragColor = vec4(vec3(strength), 1.0);

}

为什么不用加法进行叠加？相信有的佬友应该这样试过。我们可以看到目标图形中，即便是最右上角的一个方格，其颜色也并不是纯白色（因为floor(vUv.x * 10.0)/10.0最大只能得到0.9），而使用加法的话，会导致右上大部分片段的颜色stength超过 1。

题目 16

图中包含一个黑色的圆形，圆心位于 UV 坐标系的(0, 0)，半径为 1。

比较敏感的佬友们应该能推测出来，strength为二维向量 vUv 的长度。当vUv.x = 0 && vUv.y = 0时，二维向量 vUv 长度为 0，对应左下角黑色的点。随着vUv.x和vUv.y增加，二维向量 vUv 的长度最大变为 1。

在 glsl 语言中，向量的长度使用length函数计算：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = length(vUv);

  gl_FragColor = vec4(vec3(strength), 1.0);

}

或者，使用distance函数可以计算任意两个点之间的距离。注意，每个点也都是一个二维向量。

float strength = distance(vUv, vec2(0, 0));

// vUv 是简写写法，即 vec2(vUv.x, vUv.y)

题目 17

相比于题目 16，本题的目标图形将圆形的圆心移动到了 UV 坐标系中(0.5, 0.5)的位置。请佬友们自行思考一下，再看答案。

题目 17 答案

// fragment shader

varying vec2 vUv;

void main() {

float strength = distance(vUv, vec2(0.5, 0.5));

gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 18

本题中，图形是一个在外围变化极为缓慢、但靠近中心后突然急剧变为白色的光点。这个图形依旧与图 17 类似，可经过变换得到。

首先观察本题图形，是一个白色的圆形。第 2 题说过，如果需要取反则考虑用 1 减去已有的值。我们先用 1.0 减去题 17 的图float strength = 1.0 - distance(vUv, vec2(0.5, 0.5))，得到下面的图形：

在此基础上，我们需要让颜色「急剧变化」。我们可以简单地用一个小数除以当前的图形。

// fragment shader

varying vec2 vUv;



void main() {

  float strength = 1.0 - distance(vUv, vec2(0.5, 0.5));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

题目 19

首先，不妨先画一个白色实心圆形。

我们前面讲到，颜色突变意味着使用step函数，因此代码可以很容易地写出：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = 1.0 - step(0.3, distance(vUv, vec2(0.5, 0.5)));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

接下来，我们只需要将这个实心圆形「掏空」即可。很容易想到的方法是利用减法。在这个圆形内部再画一个小一点的圆形，然后使用减法「掏空」剩下圆环。代码如下：

// fragment shader

varying vec2 vUv;



void main() {

  float strength = 1.0 - step(0.3, distance(vUv, vec2(0.5, 0.5)));

  // 小一圈的圆形, r = 0.28

  strength -= 1.0 - step(0.28, distance(vUv, vec2(0.5, 0.5)));

  gl_FragColor = vec4(vec3(strength), 1.0);

}

[!note] 更多解法

聪明的佬友一定会想到还有别的解法，不妨挑战一下！

题目 20 - 终极挑战：函数可视化

目标图形与题目 3 相同，是线性渐变。设 RGB 颜色为f(vUv.x)，则其函数为f(vUv.x) = vUv.x。

与题目 3 的区别在于，不仅图案是颜色从黑到白的线性渐变，图上还叠加了f(vUv.x) = vUv.x的图像，以一条绿色的线绘制。

下面是代码和注释：

// fragment shader

varying vec2 vUv;



// 绘图函数

float plot(vec2 uv) {

  // smoothstep 函数：

  // 当 abs(uv.y - uv.x) 的值在 0~0.02 范围内时，将进行平滑过渡

  return smoothstep(0.02, 0.0, abs(uv.y - uv.x));

}



void main() {

  // 定义函数 fx = vUv.x

  float fx = vUv.x;

  // 定义用来画图的颜色，我这里使用纯绿色

  vec3 pColor = vec3(0.0, 1.0, 0.0);

  // 调用你的 plot 函数画图

  float p = plot(vUv);



  // 设置颜色

  // p * pColor 将得到绿色的一次函数线条，此时是浮点数 p 与向量 pColor 进行乘法运算

  vec3 color = p * pColor;

  // 绿色线条叠加题目 3 的图形代码

  color += (1.0 - p) * vec3(fx);

  // 最终的颜色

  gl_FragColor = vec4(color, 1.0);

}
