实测 GPT-6 Astra ：SolidWorks 减速器建模，给机械的一点小小震撼

此次测试建模为：二级圆柱直齿轮减速器，无其他要求，要求其自行设计

测试初衷

之前看了很多佬友对 GPT-6 Astra 的各种样的测试，包括Blender等等，能明显感觉到这代模型在 3D 建模方向的能力有巨大提升，官方跑分数据也印证了这一点。于是我也亲自上手测试，目标是用 SolidWorks 完成一个简单的二级圆柱直齿轮减速器建模。

关于选型

可能有人会疑惑，为什么选直齿不选斜齿？斜齿的技术难度更高，不是更能测出水平吗？

嘿嘿 ^-^ ^-^ ^-^

单纯是因为怕生成耗时太久，所以干脆直接先从直齿开始，先来点简单的~ ^-^

测试环境配置

• 运行载体：Codex App


• 模型版本：GPT-6 Astra Ultra


• 思考层级：Xhigh


• 特别说明：未挂载任何 SolidWorks 相关 Skill，完全依靠模型原生能力完成，最大化测试模型本身的实力

Codex App 已安装插件一览：

核心提示词

全程仅用两条指令驱动：

1. 使用我本地的 SolidWorks 做一个完整、详尽的二级减速器直齿轮建模，可自行查找资料


2. 制作运动仿真和爆炸图动画

动画是后续为了更直观展示效果补充制作的，整个过程经历了两次远程压缩，最终成片如下。

完整交付成果

建模出图收尾大约一个半小时，动画大约半小时，因为破电脑性能不行有点慢。

最终输出的全套文件包括：

• 全部零件共 53 个


• 7 张工程图


• STEP 格式源文件


• BOM 物料清单


• 配套说明文档

动态效果展示

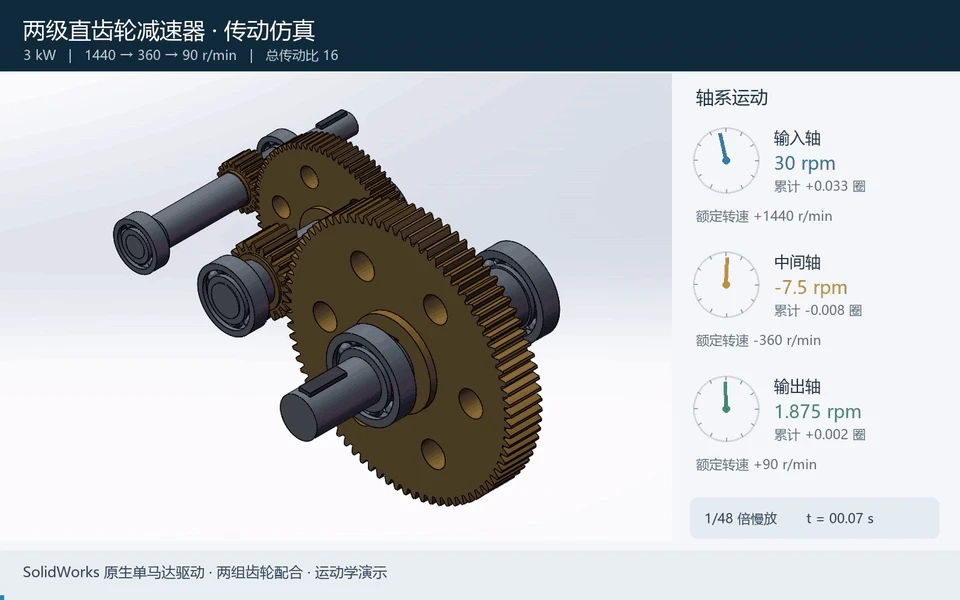

齿轮传动仿真（3.2 倍速）

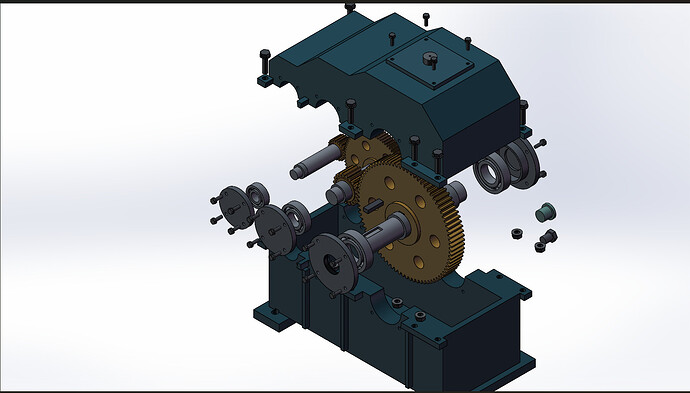

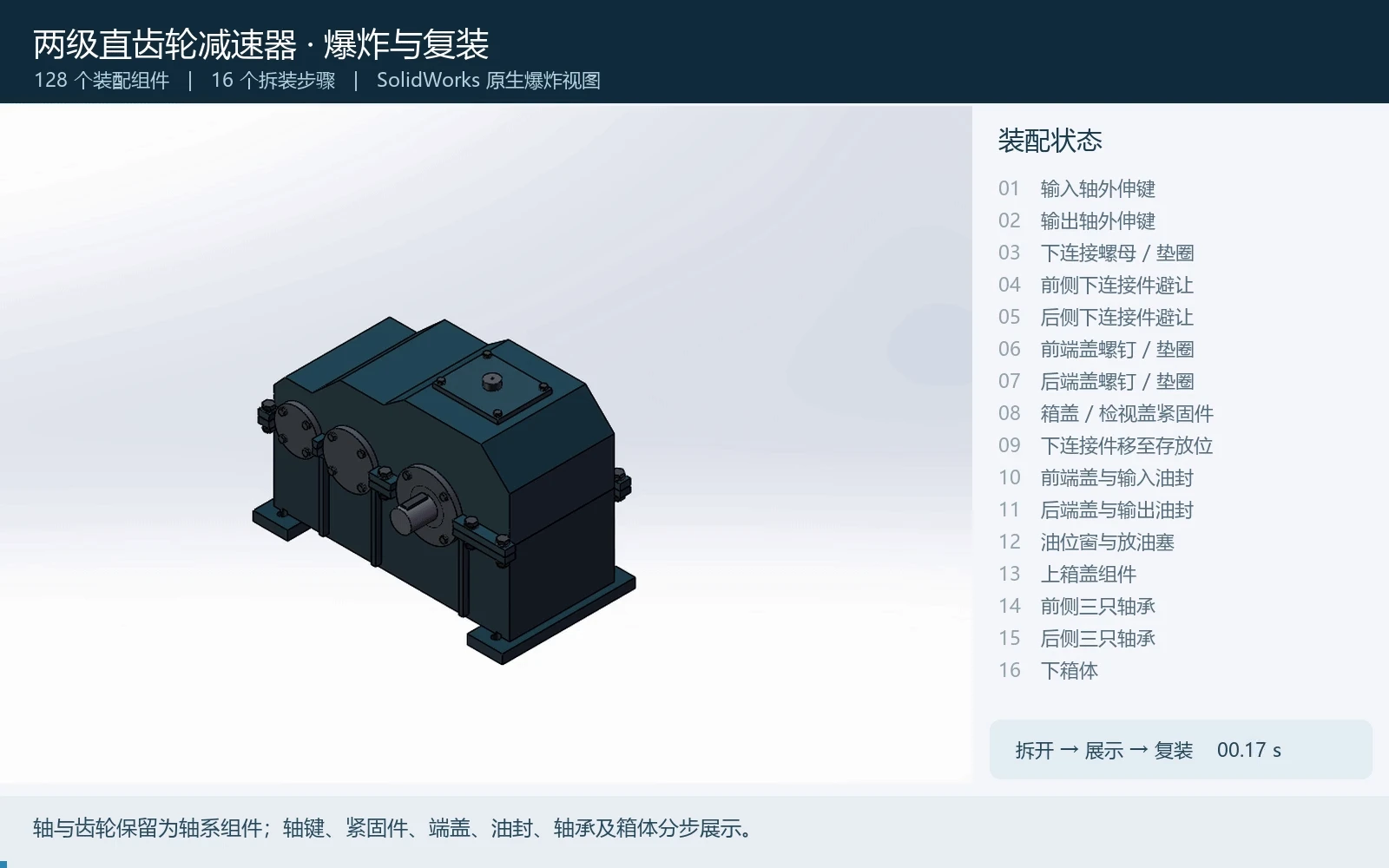

爆炸与复装动画（7.1 倍速）

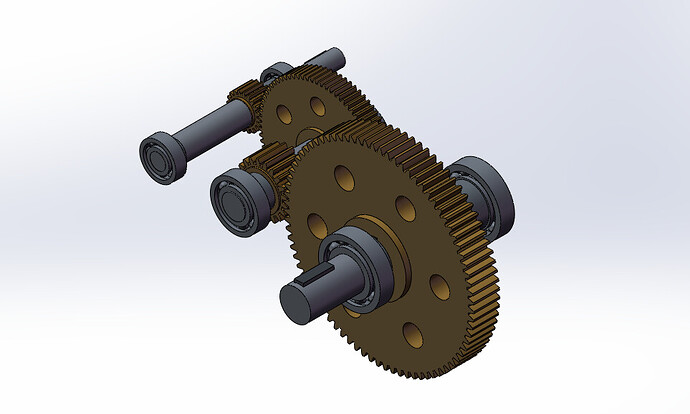

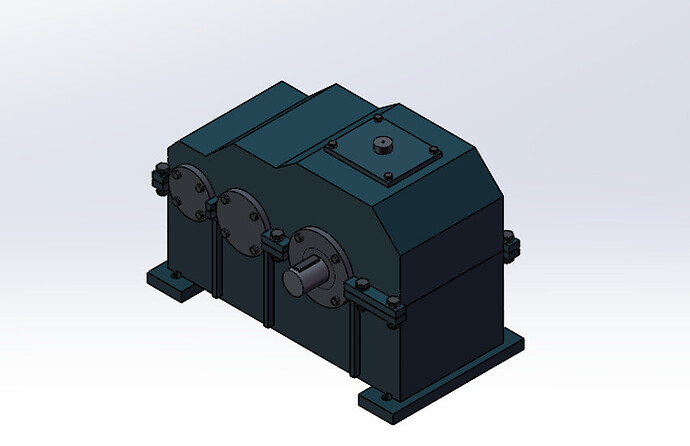

成品静态展示

交流讨论

大家觉得这个生成效果怎么样？
